Tutoriel : Changement du bloc oiseau sur un coucou à Quartz



Attention : Toutes les manipulations que nous décrivons ci-dessous sont à faire avec précaution et délicatesse. Nous ne pourrons être tenu pour responsable d’un quelconque dégât. Ces instructions ont pour but d’aider les personnes qui ne peuvent venir directement au magasin avec leur pendule coucou !

Veuillez noter que nous n’offrons aucun support par email concernant les problèmes de coucou.

Lors de toute manipulation de la pendule coucou, veillez à toujours l’empoigner par le toit, ou par l’arrière du boîtier! non par les sculptures.



Marche à suivre

Matériel requis : Un tournevis cruciforme ou plat, et un peu d’amour pour le bricolage.

Avant propos : Pour une question de place, dans la majorité des horloges nous avons besoin de retirer le bloc batterie pour pouvoir retirer le bloc oiseau (Cependant si l’horloge est très grande il est possible de retirer le bloc oiseau sans avoir besoin de retirer le bloc batterie)

Pièce coucou oiseau seul
Bloc oiseau
Mouvement coucou électronique (quartz)
Bloc batterie

Commencer par enlever les batteries :

Retirer les deux aiguilles, en tirant dessus fermement au niveau de l’axe :

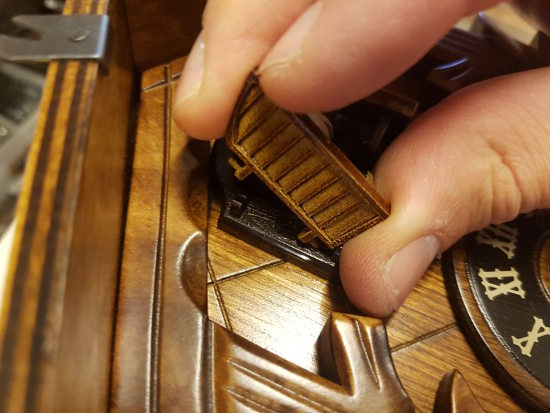

Retirer ensuite les portes du coucou, en commençant par tirer délicatement le haut de la porte, et ensuite le bas :

Dégager les portes de leurs crochets respectifs :

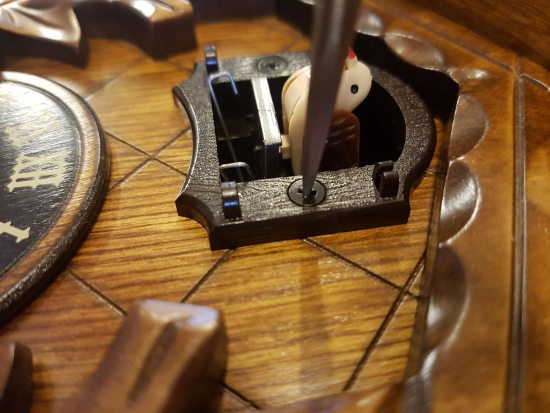

Une fois les deux portes retirées, dévisser les deux vis qui retiennent le cadre de la fenêtre du coucou :

Enlever les 4 vis (ou seulement 2 parfois) qui retiennent le bloc batterie :

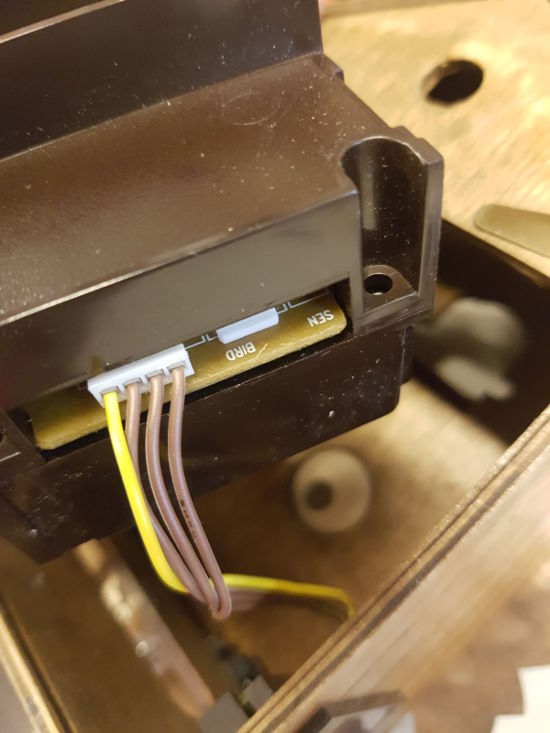

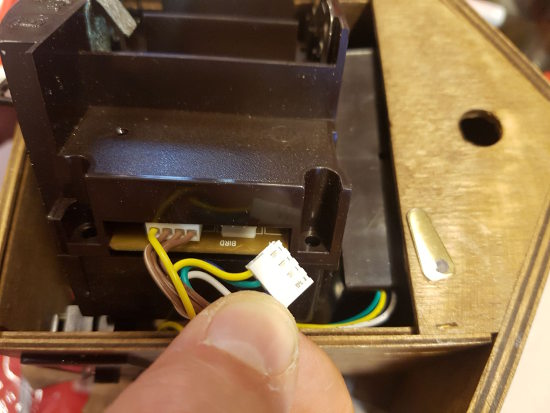

Retirer délicatement la fiche reliant le bloc oiseau au bloc batterie (il est noté normalement sous celle-ci BIRD) Il est nécessaire d’appuyer au dessous avec un tournevis plat pour pouvoir dégager la fiche :

Retirer également la fiche reliant le bloc batterie à l’interrupteur ON/OFF de côté :

Nous voilà avec l’horloge vide :

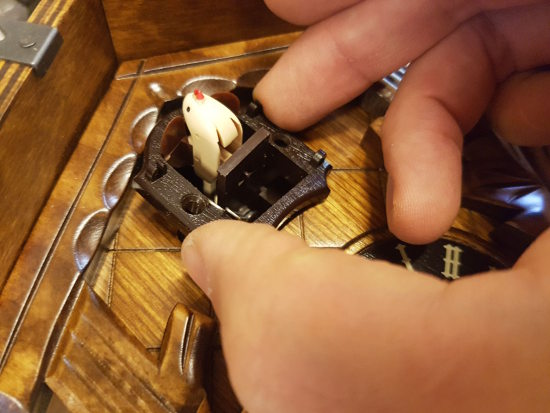

A présent positionner le nouveau bloc oiseau dans son logement et le revisser à l’avant avec le cadre de la fenêtre (tenez-le bloc oiseau avec l’autre main à l’intérieur de l’horloge) :

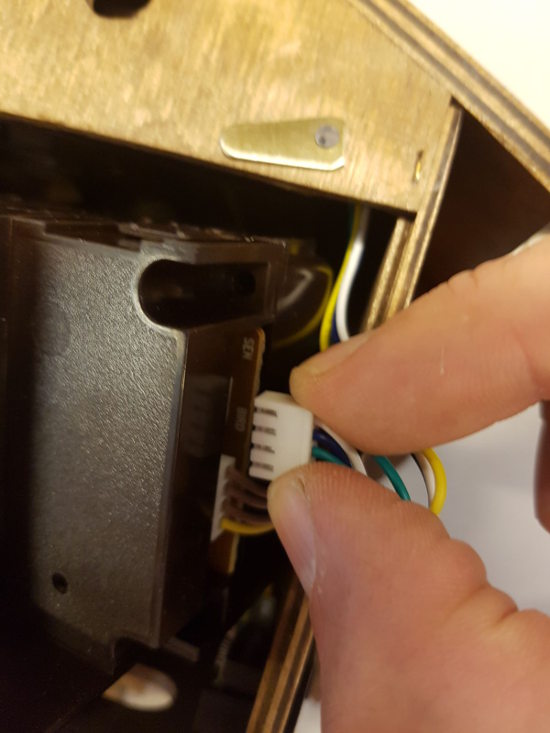

Remettez le bloc batterie à sa place d’origine et rebrancher la fiche venant de l’interrupteur sur à l’emplacement SW :

Et rebrancher le nouveau bloc oiseau à l’emplacement BIRD, et revisser le bloc batterie à son emplacement d’origine.

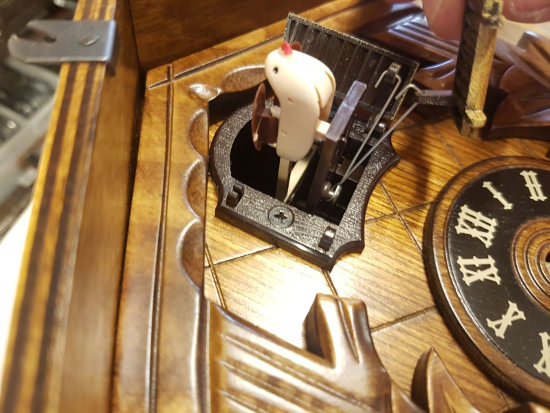

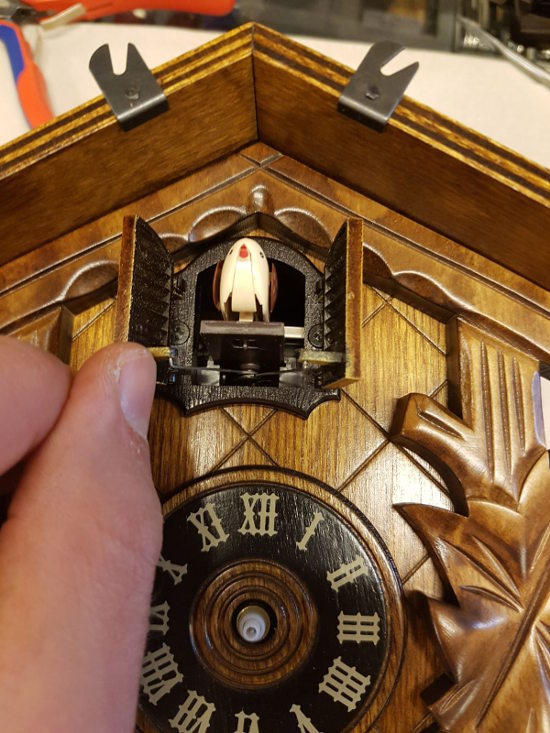

Tirer sur l’oiseau afin de bien le faire sortir pour faciliter la mise en place des crochets sur les portes :

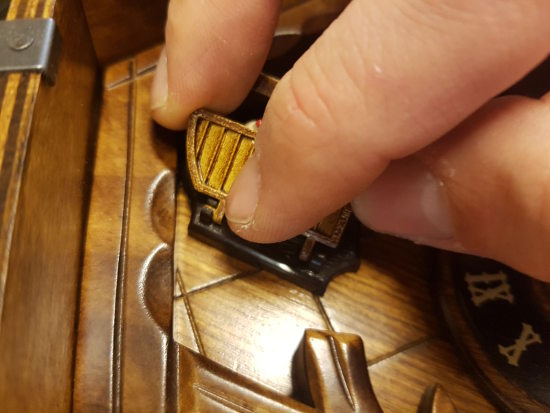

Raccrocher les portes en commençant par les enfiler dans les crochets en métal :

Puis dans le cadre de la fenêtre :

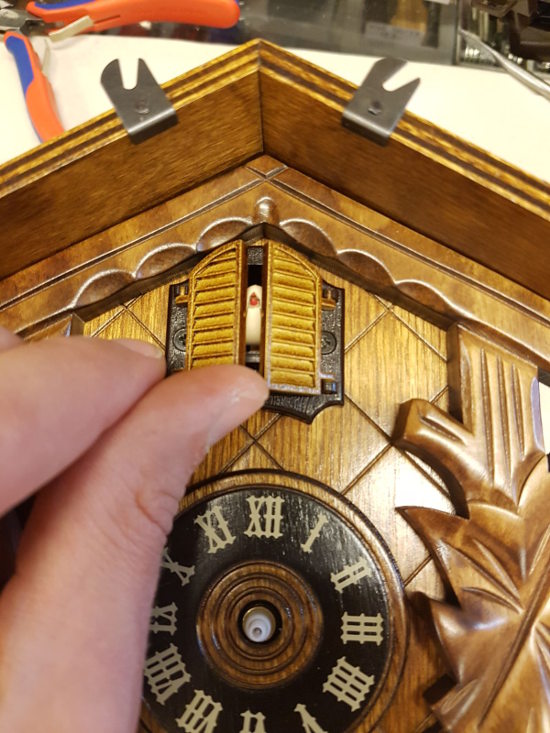

Fermer et ouvrir les portes manuellement pour bien voir que tout coulisse bien :

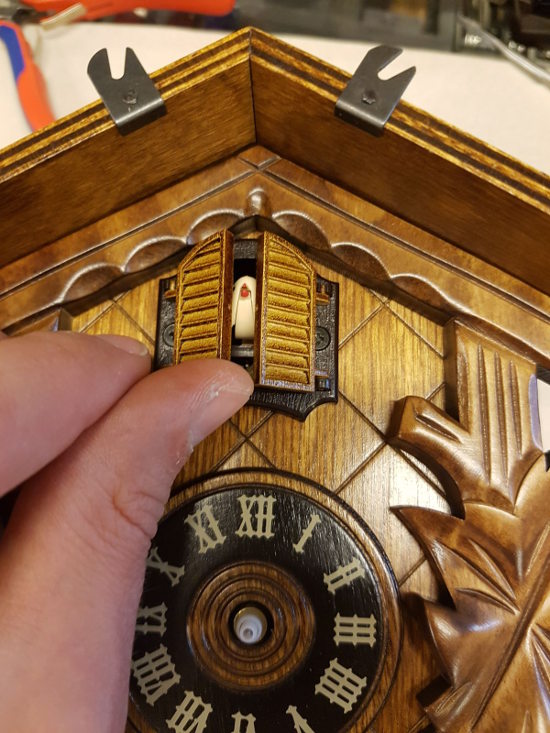

Refermer les portes :

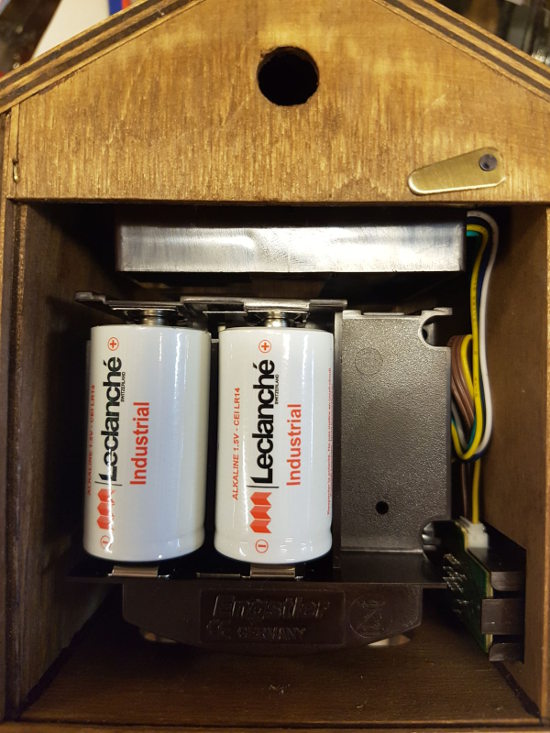

Replacer les piles :

Vérifier que le coucou soit activé (il ne doit pas être sur OFF) :

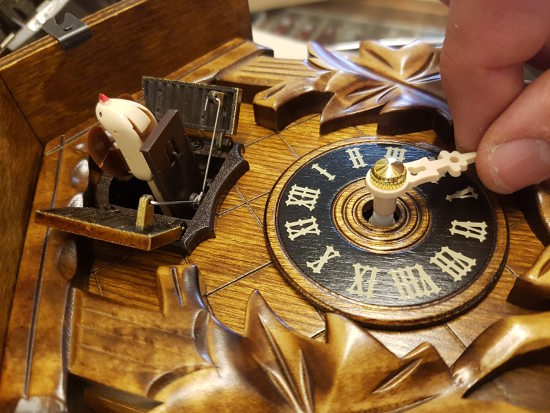

Placer la grande aiguille et appuyer dessus pour qu’elle rentre dans son logement :

Tourner lentement dessus dans le sens des aiguilles d’une montre jusqu’à ce que le coucou sorte (l’aiguille dans ce cas ne sera pas forcement sur XII, cela n’a pas d’importance). Attention de plus bouger l’aiguille quand le coucou a chanté !

Une fois que le coucou a chanté (une fois, logiquement), retirer la grande aiguille délicatement (sans la faire tourner !). Placer ensuite la petite aiguille en direction de une heure :

Placer la grande aiguille en direction de XII :

Et voilà le tour est joué ! Votre coucou est remonté et synchronisé avec l’heure !
